Второй способ подключения ККМ к компьютеру
1.Необходимо в плату процессора впаять микросхему D15 - MAX232 или ADM232, конденсаторы С50,С51,С52,С53,С54
(все конденсаторы емкостью 1 Мкф),резистор R17 - 4,7 Ком, вместо L1 и L2 я запаял два резистора по 1 Ом.
2.Изготовить кабель.Для этого удобно взять готовый телефонный кабель (с 4 жилами) и с одной стороны
запаять согласно схемы розетку DB-9 для компьютера.

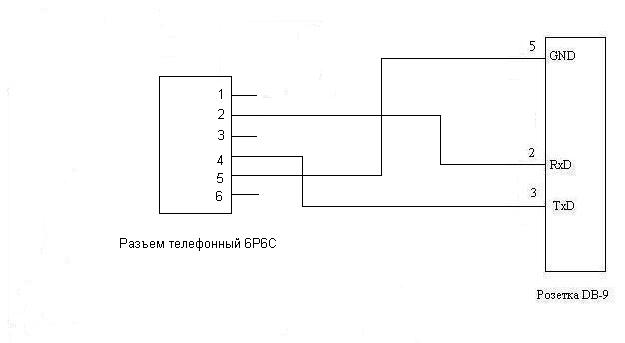

Схема кабеля

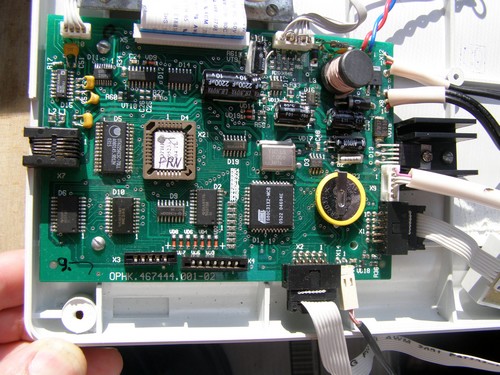

Общий вид

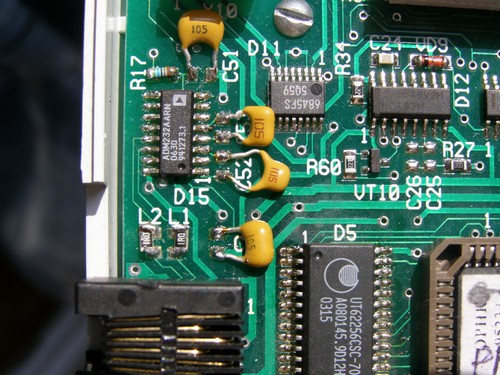

ADM232,С50,С51,С52,С53,R17.вместо L1,L2 - резисторы 1 Ом

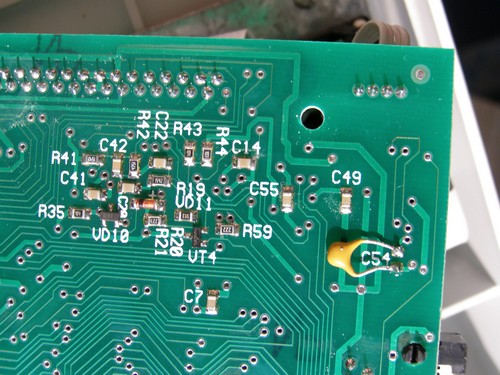

С54 на другой стороне платы

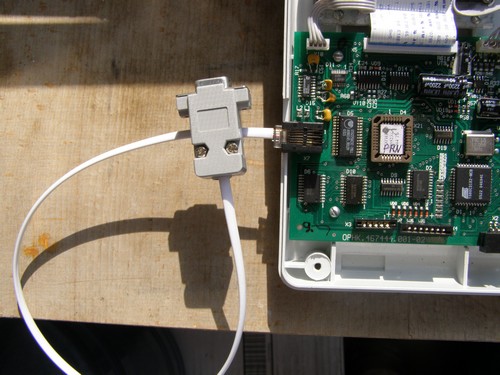

Кабель

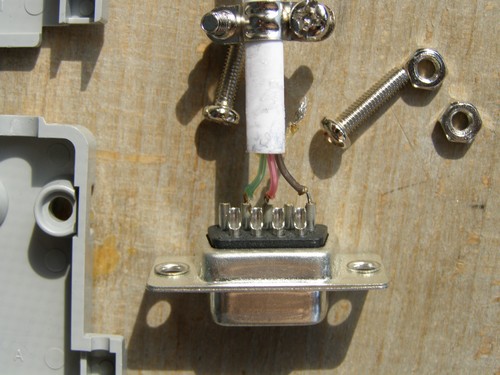

Разъем DB-9

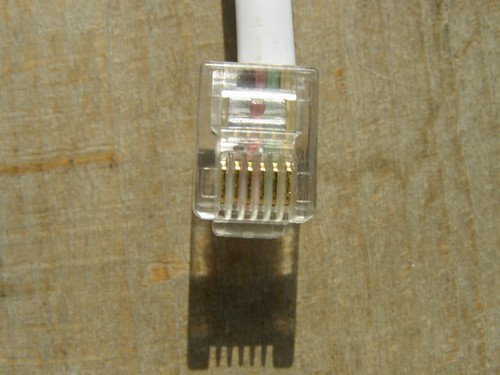

Разъем 6P6C
