Программа печати чеков на ЭКР-2102К

На главную

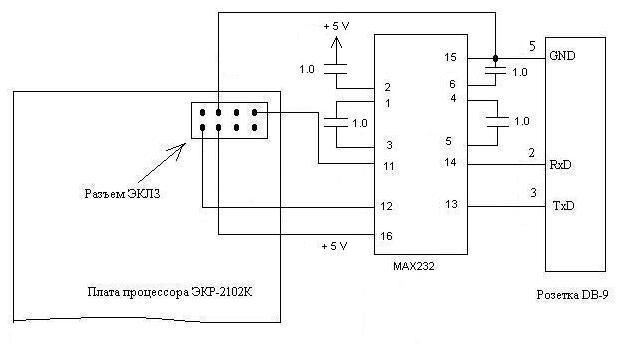

Схема кабеля.

Для согласования уровней ТТЛ (5 вольт) и уровней СОМ порта (12 вольт)
применена микросхема MAX232

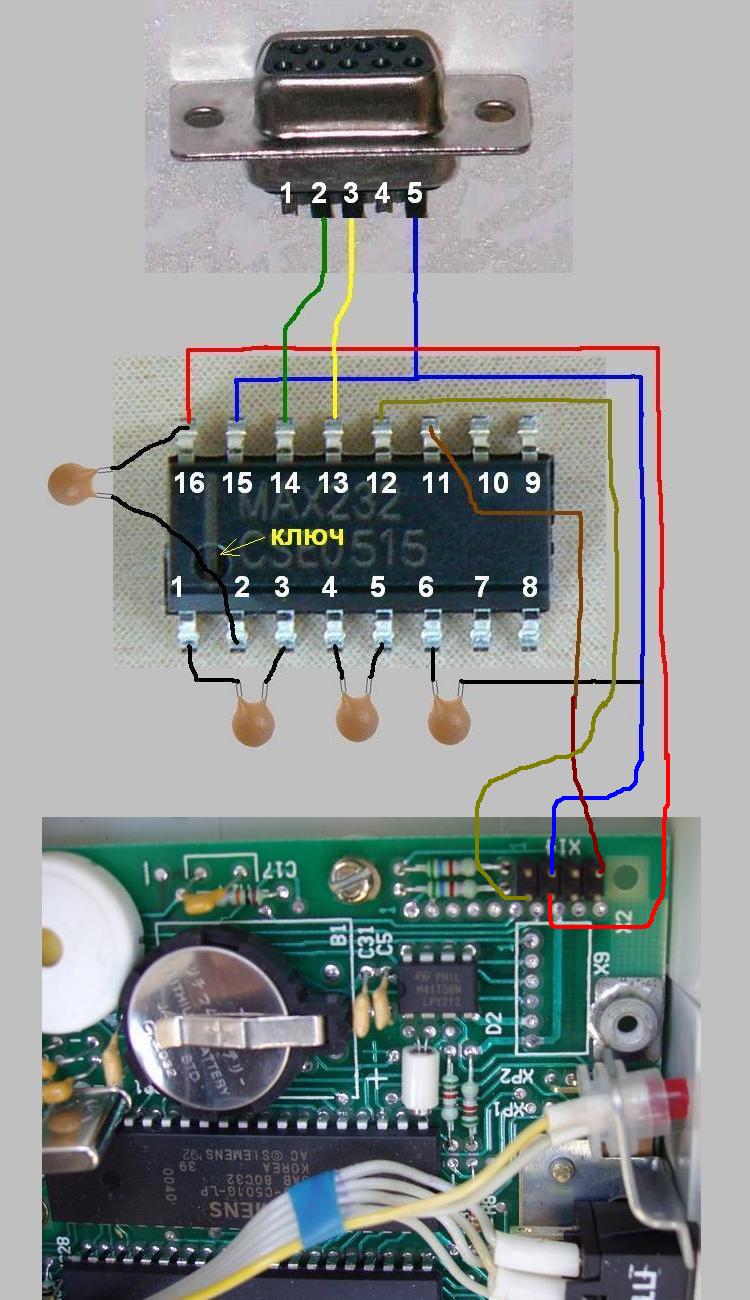

Схема расположения элементов.





Для справки




Примечание к схеме :

- вид на плату процессора сверху
- +5 вольт на микросхему MAX232 подаются от платы процессора


Образцы чеков
